• 2D file:

    Specification:

    Package:

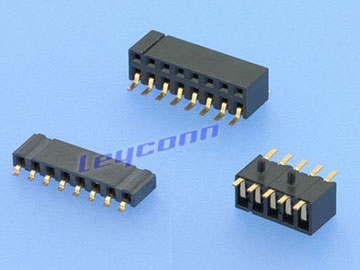

    Product number: 2221NN3XX0X0 / 2222NN3XX0X0

    Product name: 排母 间距2.00mm 超薄2.20mm高度, SMT

    Specification Description: 超薄的结构焊接后与排针对插最小合高仅3.50mm,适用于细小空间选型;定位柱结构焊接位置更精确,可订制单排结构

  • 2D file:

    Specification:

    Package:

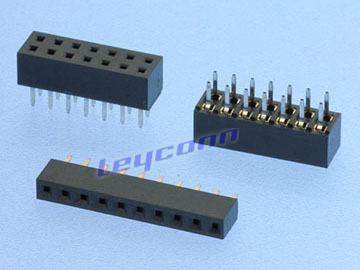

    Product number: 2221NN1XX0X0 / 2222NN1XX0X0

    Product name: 排母 间距2.00mm 超薄2.20mm高度, DIP

    Specification Description: 超薄的结构仅2.20mm高度,与排针对插最小合高仅3.20mm,适用于细小空间选型;(90度结构暂停供应)

  • 2D file:

    Specification:

    Package:

    Product number: 2242NN3XXXX0(标准) / 22D2NN3XXXX0

    Product name: 排母 间距2.00mm 主体高4.30mm,SMT 双排

    Specification Description: 与排针垂直对插,可选择定位柱结构,焊接位置更精确;可提供用于自动机贴装之卷带包装(标准为麦拉吸盘)

  • 2D file:

    Specification:

    Package:

    Product number: 2241NNLXXXX0 / 2241NNRXXXX0

    Product name: 排母 间距2.00mm 主体高4.30mm,SMT单排

    Specification Description: 与排针垂直对插,注意两种焊盘结构选择,选择错误会导致不能焊接;可提供用于自动机贴装之卷带包装(盖帽)

  • 2D file:

    Specification:

    Package:

    Product number: 2241NN1XXXX0 / 2242NN1XXXX0

    Product name: 排母 间距2.00mm 主体高4.30mm,DIP插板

    Specification Description: 标准结构,与排针垂直对插,可提供防焊锡渗锡之封闭结构,可提供用于SMT回流焊焊接之卷带包装

  • 2D file:

    Specification:

    Package:

    Product number: 2271NN2XX0X0 / 2272NN2XX0X0

    Product name: 排母 间距2.00mm 折弯型插板焊接

    Specification Description: 折弯型插板结构,与排针水平对插,较传统折弯型排母更节省空间,可定制单排结构

  • 2D file:

    Specification:

    Package:

    Product number: 2241NN8XX0X0 / 2241NNAXX0X0

    Product name: 排母 间距2.00mm 主体高4.30mm,底部插入 单排

    Specification Description: 蜈蚣脚结构排母,排针从底部穿过PCB对插,适用于底部插入之结构选型

  • 2D file:

    Specification:

    Package:

    Product number: 2242NN7XX0X0

    Product name: 排母 间距2.00mm 主体高4.30mm,底部插入 双排

    Specification Description: 蜈蚣脚结构排母,排针从底部穿过PCB对插,适用于底部插入之结构选型

  • 2D file:

    Specification:

    Package:

    Product number: 22EXNN3XX0X0

    Product name: 排母 间距2.00mm 侧插结构 SMT

    Specification Description: 侧插结构,用于与排针水平对插,两侧焊脚焊接更牢固,可有效预防对插时损坏,提供单排及双排,定位柱选择

  • 2D file:

    Specification:

    Package:

    Product number: 22E2NNCXX0X0

    Product name: 排母 间距2.00mm 侧插结构 DIP

    Specification Description: 侧插结构,用于与排针水平对插,两侧焊脚焊接更牢固,可有效预防对插时损坏,提供单排及双排

  • 2D file:

    Specification:

    Package:

    Product number: 226XNN4XX0X0 / 2262NN3XXXX0

    Product name: 排母 间距2.00mm 主体高6.35mm,SMT / SH

    Specification Description: Y型端子结构,6.35mm主体高度,适用经济选型,卧贴结构适用于水平连接,可先择适用于自动机的卷带包装

  • 2D file:

    Specification:

    Package:

    Product number: 226XNN1XX0X0 / 2262NN2XX0X0

    Product name: 排母 间距2.00mm 主体高6.35mm,DIP / 90度

    Specification Description: Y型端子结构,6.35mm主体高度,适用经济选型,提供DIP及折弯结构,折弯结构与排针水平对插

  • 2D file:

    Specification:

    Package:

    Product number: 226XNN1XXAX0

    Product name: 排母 间距2.00mm 叠高型(PC104)

    Specification Description: 叠高型PC104排母,主体高度18.50mm,适用于加高选用,单排及双排可定制SMT结构
